突面法蘭和凹凸面法蘭的區(qū)別和使用
時間：2019-05-27 10:14:22 來源：多儀閥門 點擊：0次
法蘭是用于兩個設備之間的連接，又叫法蘭凸緣盤或突緣，簡稱指的是密封面的形式，上面有孔眼，采用螺栓使兩片法蘭緊連，一般用于軸與軸之間的相互連接，也用于管端之間的連接；它是由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。不同壓力的法蘭厚度不同，它們使用的形式也就不同。

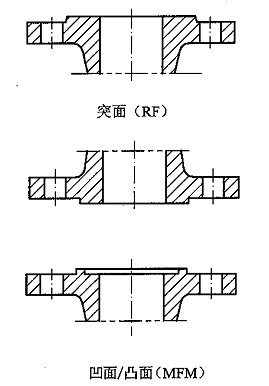

拿最常見的突面法蘭和凹凸面法蘭來說，在法蘭連接中，凸面法蘭需要配合凹面法蘭，俗稱的一公一母，而突面法蘭應于突面法蘭配合。總體來說，突面法蘭也應該屬于平面法蘭的一種，代號為RF ， RF面只能與RF面鏈接。而凸面法蘭的代號是M ，M面法蘭需要跟FM面連接。 一個是凹FM(Female Male)的，另一個是凸M(Male)的配對使用的。M/FM面的受壓比RF面的好。突面法蘭和突面法蘭配對使用的，代號是RF。兩者對比圖如下：
突面法蘭在密封面與法蘭螺栓連接面間角是45°，凹面法蘭和凸面法蘭的密封面與法蘭螺栓連接面之間是90°角，也就是兩面之間是垂直的。
而市場上用的比較多的是突面法蘭，一般在2.5MPa以下都沒什么問題。凹凸面法蘭的價格更高一些，密封效果更好一些，所以適用的壓力等級比較高，在做設計的時候，比較麻煩，比如提設備條件圖的時候，就得注明是什么類型的法蘭，然后在統計接管材料的時候，又是另外一種配對的法蘭。
