多儀閥門 – 蝶閥 – 氣動蝶閥系列

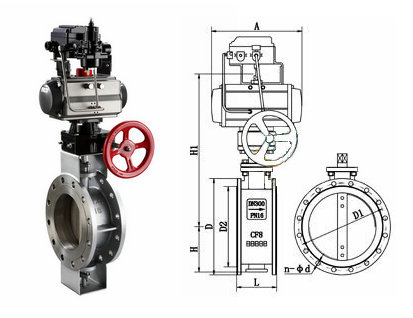

氣動通風蝶閥

閥門型號：D641W
通徑規格：DN50～DN2000
結構形式：中線型
閥體材質：碳鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN2.5、PN6、PN10
適用溫度：-40℃～+450℃以上
應用范圍：空氣、煤氣、含塵氣體、煙道氣、冷熱風等
產品特點：流道阻力小，流量系數大，重量輕，可適用于大口徑

氣動通風蝶閥概述：

氣動通風蝶閥是用于通風管道中的一種非密閉旋轉型蝶閥，采用中線式碟板與短結構鋼板焊接的結構形式設計制造，作為氣體介質的流量調節或開關控制。氣動通風蝶閥流道阻力小，流量系數大，重量輕，啟閉快，與閥門定位器配套使用，可實現比例調節，特別適用于大口徑、大流量鍋爐窯煙道氣控制及環保除塵系統中。

氣動通風蝶閥優點：

1.可遠距離控制閥門開關、調節，達到了省時省力，省人工成本。
2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。

3.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

氣動通風蝶閥采用標準：

設計標準：GB/T12238-1989、JB/T8692-1998

法蘭連接尺寸：GB/T9115.1-2000

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992、JB/T9092-1999

強度試驗：0.075 0.375 0.9

密封試驗：≤1.5%泄漏量
適用溫度：-40～+450℃

氣動通風蝶閥技術參數：

公稱通徑	DN50～DN2000(mm)
壓力等級	PN0.25、0.6、1.0MPa
連接方式	法蘭式連接
結構形式	中線型結構
驅動方式	氣動控制,氣源驅動(可帶手輪)
閥體材質	碳鋼WCB、不銹鋼304、不銹鋼316
密封材質	本體密封
工作場合	空氣、煤氣、含塵氣體、煙道氣、冷熱風等
控制方式	開關型（開關切斷），調節型（調節碟板開度）
附件選型	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
